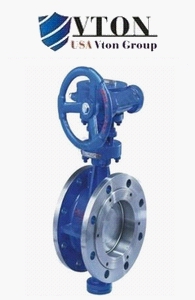

进口法兰式硬密封蝶阀
美国威盾VTON阀门一直秉承可持续发展的经营理念，追求品质和服务，不断创新的原则，高品质，性能好，寿命长，易维护，让行业客户获得性能更好、成本更低的产品。威盾阀门中国代理商-北京全胜辉阀门有限公司是您正确的选择！我们卖的不仅仅是阀门，更是一种解决方案！
一、进口法兰式硬密封蝶阀产品概述
品牌：美国威盾VTON
进口法兰式硬密封蝶阀，Flange type hard seal butterfly valve，也叫法兰双偏心蝶阀，法兰三偏心蝶阀，法兰硬密封不锈钢蝶阀，是指采用法兰的连接方式，采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能的蝶阀
美国威盾VTON法兰式硬密封蝶阀主要产品有碳钢法兰硬密封蝶阀，不锈钢法兰硬密封蝶阀，电动法兰硬密封蝶阀，气动法兰硬密封蝶阀
二、进口法兰式硬密封蝶阀产品特征
1、法兰式硬密封蝶阀具有耐腐蚀,使用寿命长等特点
2、法兰式硬密封蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
3、法兰式硬密封蝶阀大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
4、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
5、法兰式硬密封蝶阀驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
2、法兰式硬密封蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长
3、法兰式硬密封蝶阀大规格蝶板采用绗架结构，强度高，过流面积大，流阻小
4、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
5、法兰式硬密封蝶阀驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
三、进口法兰式硬密封蝶阀性能参数
|
工作压力（MPa）
|
1.0~4.0
|
|||
|
适用温度（℃）
|
≤425
|
≤200
|
||
|
适用介质
|
水、油或非腐蚀性介质
|
硝*类介质
|
醋酸类介质
|
|
|
材料
|
阀体、蝶板
|
WCB
|
CF8/304
|
CF3M/316L
|
|
阀杆
|
2Cr13
|
304
|
316L
|
|
|
阀体密封面
|
堆焊 507
|
－
|
－
|
|
|
蝶板密封面
|
304＋柔性石墨
|
304＋PTFE
|
304＋PTFE
|
|
|
填料
|
柔性石墨
|
PTFE
|
PTFE
|
|
四、进口法兰金属硬密封蝶阀主要零件材料：
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢与耐高温石棉板组合成多层次
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
柔性石墨
|
五、进口法兰式硬密封蝶阀尺寸图
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸和螺栓规格
|
||||||||||
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
||||||||||
|
L
|
H1
|
H
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
|
50
|
108
|
530
|
112
|
165
|
125
|
48
|
165
|
125
|
48
|
165
|
125
|
48
|
|
65
|
112
|
530
|
115
|
185
|
145
|
48
|
185
|
145
|
48
|
185
|
145
|
88
|
|
80
|
114
|
565
|
120
|
200
|
160
|
48
|
200
|
160
|
88
|
200
|
160
|
88
|
|
100
|
127
|
600
|
138
|
220
|
180
|
88
|
220
|
180
|
88
|
235
|
190
|
8-22
|
|
125
|
140
|
640
|
164
|
250
|
210
|
88
|
250
|
210
|
88
|
270
|
220
|
8-26
|
|
150
|
140
|
705
|
175
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
775
|
200
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
945
|
243
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
1070
|
250
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
1140
|
280
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
1210
|
305
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
1335
|
350
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
1415
|
380
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
1605
|
445
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
1844
|
480
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
2040
|
530
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
2255
|
580
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
2380
|
650
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
2640
|
760
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
|
1400
|
530
|
2886
|
850
|
1675
|
1590
|
36-42
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
|
1600
|
600
|
3156
|
1030
|
1915
|
1820
|
40-48
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
|
1800
|
670
|
3421
|
1230
|
2115
|
2020
|
44-48
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
|
2000
|
760
|
3685
|
1350
|
2325
|
2230
|
48-48
|
2345
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
订货时请注明型号、公称通径、实际工作压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
如有不明，请您咨询！我公司工作人员会尽力为您解决问题！
美国（VTON）威盾阀门中国代理商欢迎您的咨询与订购！
北京全胜辉阀门有限公司---是您不错的选择哦！
联系人： 陈先生
电话：010-51296853 传真：010-51296853
手机：13717986720 网址：http://www.qshjkfm.com/
QQ：424068954 邮箱：fm589588@126.com
