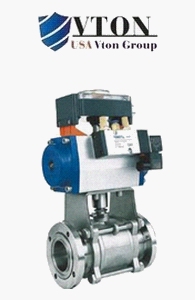

进口气动真空球阀
美国威盾VTON阀门一直秉承可持续发展的经营理念，追求品质和服务，不断创新的原则，高品质，性能好，寿命长，易维护，让行业客户获得性能更好、成本更低的产品。威盾阀门中国代理商-北京全胜辉阀门有限公司是您正确的选择！我们卖的不仅仅是阀门，更是一种解决方案！
一、进口气动真空球阀概述
进口气动真空球阀，Pneumatic vacuum ball valves，也叫高真空(压力)气动球阀，切断负压球阀，是指气动高真空(压力)球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。
美国威盾VTON进口气动真空球阀主要产品有气动真空法兰球阀，气动真空螺纹球阀，气动真空活套法兰球阀，广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
二、进口气动真空球阀产品特征：
（1）、密封结构设计独特漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
（2）、开关扭矩小,配置气动执行器小，工作稳定，可靠；
（3）、结构紧凑,重量轻,外形简洁、美观；
（4）、真空球阀既能适用高真空又能适用一定的正压力下使用。由于球阀全通导又能达到超高真空要求,所以气动真空球阀也能适用于加速器真空系统。
三、进口气动真空球阀产品参数
阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature -30～+150℃
-30～+150℃(PPL密封)
适用范围：Appy Range
连接型式 Loose Flange 使用压力范围(Pa)
活套法兰 0.6×106～1.3×10-4
焊接法兰 1.6×106～1.3×10-4
快卸法兰 0.1×106～1.3×10-4
螺纹连接 Threaded Connection 1.6×106～1.3×10-4
四、进口气动真空球阀主要零件材料
Materials of Main Parts
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁青橡胶、氟橡胶、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.
外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)
五、进口气动真空球阀尺寸图
螺纹连接的外形及连接尺寸(图一)
Model
型号 DN G H E L
VTLPBF01-10(G) 10 1/4" 52 105 68
VTLPBF01-16(G) 16 1/2" 64 130 72
VTLPBF01-20(G) 20 3/4" 67 130 82
VTLPBF01-25(G) 25 1" 83 165 90
VTLPBF01-32(G) 32 1-1/4" 89 165 112
VTLPBF01-40(G) 40 1-1/2" 100 190 120
VTLPBF01-50(G) 50 2" 125 190 145
VTLPBF01-63(G) 63 2-1/2" 150 250 185
VTLPBF01-80(G) 80 3" 161 250 210
VTLPBF01-100(G) 100 4" 180 280 268
活套法兰连接 (图二)
Model
型号 DN D Do H E L n-φc
VTLPBF01-10(F) 10 55 40 52 105 84 4-φ6.6
VTLPBF01-16(F) 16 60 45 64 130 84 4-φ6.6
VTLPBF01-25(F) 25 70 55 83 165 114 4-φ6.6
VTLPBF01-32(F) 32 90 70 89 165 140 4-φ9
VTLPBF01-40(F) 40 100 80 100 190 160 4-φ9
VTLPBF01-50(F) 50 110 90 125 190 170 4-φ9
VTLPBF01-63(F) 63 130 110 150 250 195 4-φ9
VTLPBF01-80(F) 80 145 125 161 250 220 8-φ9
VTLPBF01-100(F) 100 165 145 180 280 280 8-φ9
快卸法兰连接(图三)
Model
型号 DN D1 D H E L
VTLPBF01-10(KF) 10 12.2 30 52 105 84
VTLPBF01-16(KF) 16 17.2 30 64 130 84
VTLPBF01-25(KF) 25 26.2 40 83 165 114
VTLPBF01-32(KF) 32 34.2 55 89 165 140
VTLPBF01-40(KF) 40 41.2 55 100 190 160
VTLPBF01-50(KF) 50 52.2 75 125 190 170
订货时请注明型号、公称通径、实际工作压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
