一、进口电动真空球阀概述

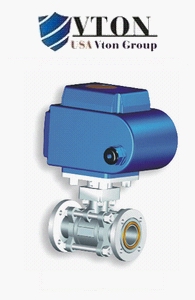

进口电动高真空(压力)球阀，Electric high vacuum (pressure) Ball valve，也叫电动高真空球阀，电动负压球阀，电动真空法兰球阀，电动活套法兰球阀，是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流的真空球阀，带电动执行器，可实现智能远程控制。
美国威盾VTON进口电动真空球阀主要产品有电动真空法兰球阀，电动真空螺纹球阀，电动真空活套法兰球阀，广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
二、进口电动真空球阀产品特征：
（1）、密封结构设计独特漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；
（2）、开关扭矩小,配置电动执行器小，工作稳定，可靠；
（3）、结构紧凑,重量轻,外形简洁、美观；
（4）、真空球阀既能适用高真空又能适用一定的正压力下使用。由于球阀全通导又能达到超高真空要求,所以电动真空球阀也能适用于加速器真空系统。
三、进口电动真空球阀产品参数
阀门漏率：Valve Leak Rate ≤1.3×10-4Pa.L/S.
适用温度：Applicable Temperature -30～+150℃
-30～+150℃(PPL密封)
适用范围：Appy Range
连接型式 Loose Flange 使用压力范围(Pa)
活套法兰 0.6×106～1.3×10-4
焊接法兰 1.6×106～1.3×10-4
快卸法兰 0.1×106～1.3×10-4
螺纹连接 Threaded Connection 1.6×106～1.3×10-4
四、进口电动真空球阀主要零件材料
Materials of Main Parts
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁青橡胶、氟橡胶、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.
外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)
五、进口电动真空球阀尺寸图
螺纹连接的外形及连接尺寸(图一)
Model
型号 DN G H E L
VTLEBF01-10(G) 10 1/4" 52 105 68
VTLEBF01-16(G) 16 1/2" 64 130 72
VTLEBF01-20(G) 20 3/4" 67 130 82
VTLEBF01-25(G) 25 1" 83 165 90
VTLEBF01-32(G) 32 1-1/4" 89 165 112
VTLEBF01-40(G) 40 1-1/2" 100 190 120
VTLEBF01-50(G) 50 2" 125 190 145
VTLEBF01-63(G) 63 2-1/2" 150 250 185
VTLEBF01-80(G) 80 3" 161 250 210
VTLEBF01-100(G) 100 4" 180 280 268
活套法兰连接 (图二)
Model
型号 DN D Do H E L n-φc
VTLEBF01-10(F) 10 55 40 52 105 84 4-φ6.6
VTLEBF01-16(F) 16 60 45 64 130 84 4-φ6.6
VTLEBF01-25(F) 25 70 55 83 165 114 4-φ6.6
VTLEBF01-32(F) 32 90 70 89 165 140 4-φ9
VTLEBF01-40(F) 40 100 80 100 190 160 4-φ9
VTLEBF01-50(F) 50 110 90 125 190 170 4-φ9
VTLEBF01-63(F) 63 130 110 150 250 195 4-φ9
VTLEBF01-80(F) 80 145 125 161 250 220 8-φ9
VTLEBF01-100(F) 100 165 145 180 280 280 8-φ9
快卸法兰连接(图三)
Model
型号 DN D1 D H E L
VTLEBF01-10(KF) 10 12.2 30 52 105 84
VTLEBF01-16(KF) 16 17.2 30 64 130 84
VTLEBF01-25(KF) 25 26.2 40 83 165 114
VTLEBF01-32(KF) 32 34.2 55 89 165 140
VTLEBF01-40(KF) 40 41.2 55 100 190 160
VTLEBF01-50(KF) 50 52.2 75 125 190 170
订货时请注明型号、公称通径、实际工作压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
