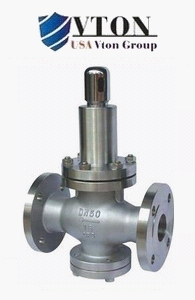

进口水用高压减压阀
美国威盾VTON阀门一直秉承可持续发展的经营理念，追求品质和服务，不断创新的原则，高品质，性能好，寿命长，易维护，让行业客户获得性能更好、成本更低的产品。威盾阀门中国代理商-北京全胜辉阀门有限公司是您正确的选择！我们卖的不仅仅是阀门，更是一种解决方案！
一、进口水用高压减压阀 产品概述
进口水用高压减压阀，Water high-pressure reducing valve也叫高压调压阀，主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成，利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能的阀门。高阀前压力32Mpa，出口减到0.1Mpa，适用于高压或者高压差的水流介质场合，将进口的高压力减到并稳定在需要的压力值。
美国威盾VTON进口水用高压减压阀主要应用在煤矿井下高压，城市高层建筑、酒店等冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
主要特征：
◆结构新颖合理、高压减压稳定
◆工作平稳可靠、大流量通行
◆阀瓣快开慢闭、高压差时无水锤冲击(关闭时间可调)
◆减稳压精度高、调节范围大
◆密封性能好、使用寿命时间长
二、进口水用高压减压阀 技术参数及性能
|
公称压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳体试验压力(Mpa)* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
高进口压力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围(Mpa) |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
|
*小压差(Mpa) |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
|
渗漏量 |
|
|
ANSI560359 |
|
|
|
三、进口水用高压减压阀 额定流量系数
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
四、进口水用高压减压阀 零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 |
2Cr13 |
|
阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
缸套 |
2Cr13/25(镀硬铬) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁青橡胶 |
|
密封圈 |
丁青橡胶 |
|
膜片 |
夹织物丁青橡胶 |
|
调节弹簧 |
60Si2Mn |
五、进口水用高压减压阀安装说明：
1、安装高压气体减压阀之前必须对管路系统进地冲洗清理，以防焊渣、氧化皮等脏物流入阀内，影响阀门正常工作。
2、高压气体减压阀应安装在便于操作和维修的地方，并且必须直立安装在水平管路上（见安装示意图）应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿装反
3、高压气体减压阀在安装使用时，应先把旁通管路上的截止阀打开，排除管路中的冷凝水和汽水混合物，以防减压阀开启时产生水击现象损坏减压阀，当无异常现象后，按顺时针方向缓慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧螺母锁紧，拧上防护罩。
4、减压阀前应安装过滤器，以防止介质中的杂质进入减压阀，影响其性能。
5、安装的减压阀前后应有一段直管，阀前直管长度约为600毫米，阀后直管长度约为1000毫米。
订货时请注明型号、公称通径、工作压力、工作介质、介质温度、阀体材质、连接方式。如有不明，我公司工作人员会尽力为你解决问题，给你一个完美的方案！
