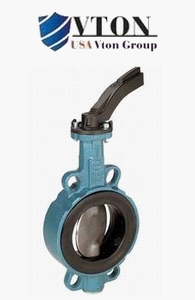

进口对夹式软密封蝶阀
-
一、进口对夹式软密封蝶阀产品概述
品牌：美国威盾VTON
进口对夹式软密封蝶阀，Wafer type soft sealing butterfly valve，也叫对夹中线蝶阀，对夹衬胶蝶阀，是由铸铁、球铁、铸钢、不锈钢的阀体，橡胶密封组成的蝶阀。对夹式软密封蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
二、进口对夹式软密封蝶阀特征
1、对夹式软密封蝶阀设计新颖、合理、结构独特，重量轻，启闭迅速。
2、对夹式软密封蝶阀操力矩小，操作方便，省力灵巧。
3、对夹式软密封蝶阀可以任何位置安装，维修方便。
4、对夹式软密封蝶阀密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、对夹式软密封蝶阀密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
1、对夹式软密封蝶阀设计新颖、合理、结构独特，重量轻，启闭迅速。
2、对夹式软密封蝶阀操力矩小，操作方便，省力灵巧。
3、对夹式软密封蝶阀可以任何位置安装，维修方便。
4、对夹式软密封蝶阀密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、对夹式软密封蝶阀密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
三、进口对夹式软密封蝶阀性能规范
|
公称通径
|
DN（mm）
|
50～2000
|
||
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|||
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|||
对夹软密封蝶阀零件材料
|
零件名称
|
材料
|
|
阀体
|
球墨铸铁、铸钢、合金钢、不锈钢
|
|
蝶板
|
铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
对夹软密封蝶阀密封材料选用和适用温度
|
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
|
代号
|
X或or J
|
XA或or JA
|
XB或or JB
|
XC、JC或or F
|
XD或or JD
|
XE或or JE
|
|
耐、高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐、低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
适用工作温度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
四、进口对夹式软密封蝶阀结构尺寸图
订货时请注明型号、公称通径、实际工作压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
