产品详细说明

  • 品牌: 上海禹轩
  • 起订:
  • 供货总量:
  • 发货期限: 自买家付款之日起 3 天内发货
  • 所在地: 上海
  • 有效期至: 长期有效
 QDX3-6带链轮式蜗轮头产品是一种90°回转型驱动装置,特殊型可输出360°多转角。主要适用于球阀、蝶阀、旋塞阀等类型阀门。产品可配套蝶阀DN50-DN1000共有10个规格,球阀可配套DN50-DN400 共有10个规格.链轮式蜗轮箱,包括壳体,蜗轮及蜗杆,在壳体外安装指示盘,在壳体内安装有蜗轮和蜗杆,蜗轮与指示盘连接,蜗杆的一端穿出壳体并在其端部同轴安装一链轮盘,在链轮盘上盘绕并固定链轮的中段,链轮的两端为自由端.本蜗轮箱通过拉动链轮的两端控制轮盘的旋转方向,进而控制阀门的开启或闭合,适合应用在特殊位置,像有些设备太高人够不到的地方,比如高处或水下都需要此类带链轮式涡轮头。上海禹轩生产的蜗轮头具有耐磨,耐用,不卡等优质特点,欢迎来人来厂实地考察选用。除了常规蜗轮头外我们还生产全系列阀门蜗轮箱,,防盗蜗轮箱,电动涡轮箱,不锈钢涡轮箱,阀门伞齿轮等阀门及配件产品。

QDX3-6带链轮式蜗轮头连接尺寸图

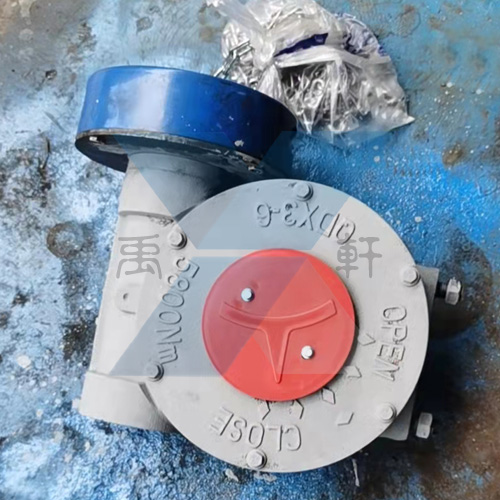

QDX3-6带链轮式蜗轮头(图1)

QDX3系列部分回转型阀门手动装置技术参数

型号

2

3

4

5

6

6D

7

8

9

技术参数

速比

30: 1

42: 1

43: 1

54: 1

64:1

72:1

78:1

76:1

89:1

输入力矩

80

80

130

130

165

165

195

220

220

输出力矩

380

750

1400

1755

2640

2970

3750

4180

4900

限位调整

±5°

±5°

±5。

±5°

*5°

*5*

±5°

*5°

*5°

蝶阀 DN

80-100

125-150

200-250

300-350

400-450

450

500-600

700

800

球阀 DN

50

80

100

150

200

250

250-300

350

400

连接尺寸

法兰外圆(D)

90

125

150

175

210

230

260

300

350

连接孔中心 (Do)

70

102

125

140

165

185

200

254

298

凹面 (D1xh)

55x4

70x4

85x4

100x4

130x5

150x5

160x5

200x5

230x5

孔数-螺栓 (N\M)

4-M8

4-M10

4-M12

4-M16

4-M20

4-M20

8-M16

8-M16

8-M20

标准抽孔 (d)

16

24

30

36

40

45

50

60

80

键宽x键高x条数NO.x 90°

5x5

X1

8x7

X1

10x8

X1

12x8 x1

12x8 x2

14x9 x2

16x10 X2

18x11

X2

22x14 x2

可选轴孔

14、 18、

22、26

28、32、

32、38、

38、42、

42、48

45、55、

55、65、

70、75、



20



36

40

45、48



58、60

70

85、90

安装高度  (H)

52

62

68

75

105

110

110

120

135

铸件手轮 (Φ)

200

250

280

320

350

400

400

520

520

链轮  (Φ2)

200

300

400

外型尺寸

A

200

235

265

322

368

413

433

554

615

B

144

167

188

215

254

270

278

379

419

C

128

150

160

219

243

260

248

345

394

E

76

96

115

139

170

181

192

224

250

G

132

169

203

245

292

314

338

378

433

H2

70

74

88

97

125

131

128

154

152

K

112

146

175

212

243

266

292

330

382
