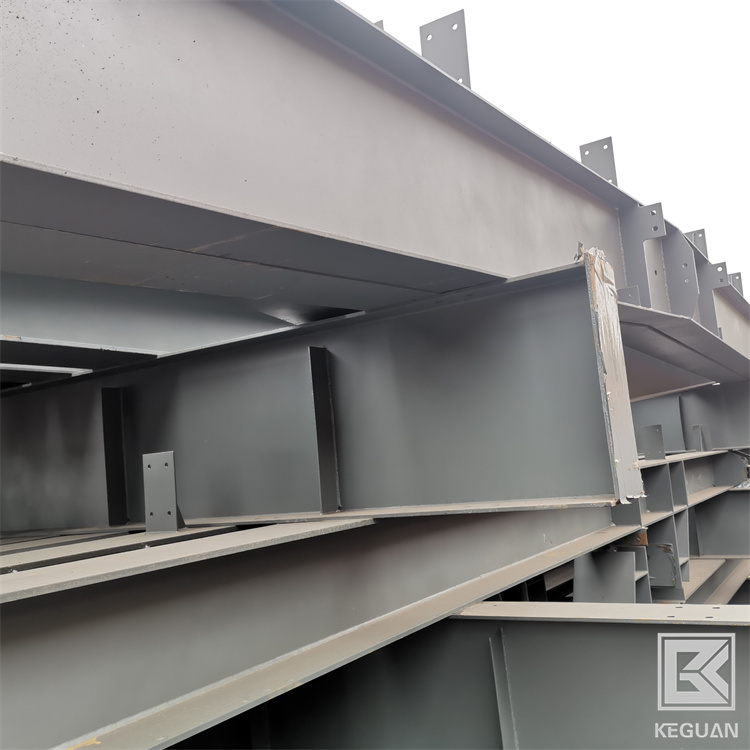

无机硅酸锌底漆在其基础上优化配方与工艺，采用特殊的固化技术，让涂层结构变得致密。该底漆可耐受 400°C 以上高温，具备良好防腐性能，能满足各类工业设施长期防护需求。
无机硅酸锌底漆施工流程：
基材处理：对基材表面除锈到Sa2.5 级，清理油污、灰尘等杂质，确保表面洁净干燥。
涂料调配：按比例混合底漆与固化剂，搅匀后，静置熟化 15-20 分钟。
施工方式：采用刷涂、喷涂或辊涂施工，控制膜厚在 30-50μm，确保涂层均匀。
环境要求：施工温度需保持在 5-35℃，空气湿度≤85%，避免在潮湿或高温环境下作业。
层间间隔：每层施工间隔不少于 8 小时，待前道涂层表干后再进行下道施工。
养护要求：施工完成后养护 7 天以上，期间避免涂层接触水或腐蚀性物质，确保干燥固化。
文章截取自网络，如有不适，可联系告知我们，我们会尽快处理，谢谢。
