品牌： | 通源选矿设备 |
|---|---|
型号： | 砂 泵 |
材质： | 铸钢 |
性能： | 耐腐蚀 |
原理： | 真空泵 |
泵轴位置： | 边立式 |
叶轮吸入方式： | 单吸式 |
叶轮结构： | 铸铁 |
叶轮数目： | 3 |
流量： | 7.2（m3/h） |
扬程： | 13（m） |
汽蚀余量： | 9（m） |
许过最大粒径： | 0-5（mm） |
吸入口径： | 38.2（mm） |
排出口径： | 26.1（mm） |
| 40（mm） |
产品概念UHB-ZK系列耐腐耐磨泵属单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料，其最突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和极好的耐腐蚀性。主要技术性能简述 1、型 号：UHB-ZK系列耐腐耐磨泵
2、结构与特点：
(1) 耐腐耐磨，一泵多用，酸碱类清液料浆均适用。
(2) 泵体为钢衬超高分子量聚乙烯结构，衬层厚8～20mm。(3) 叶轮分开式，闭式二种，可根据介质状况任选。
(4) 密封：K型动力密封，G3型机械密封。
3、适 用 介 质：浓度80%以下，50%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。
4、主要技术参数：使用温度-20℃～80℃(对特殊要求、使用改性材质，可提高到105℃), 进口直径 32mm～350mm, 流量5～2600m3/h,扬程80m以内。使用范围 1、磷肥业：稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。
2、有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液，腐蚀性矿浆，料浆(压滤机配用)电解液，污水等介质输送。
3、化工及其它企业：各种、盐酸、碱性、油类的清液或料浆岗位。钛、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。
4、氯 碱 业：盐酸、液碱、电解液等。
5、水处理业：纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
6、钢铁企业：酸洗系统的、盐酸岗位、带杂质的污水。
7、湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。
8、煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。性能参数
| 型号 | 流量 | 扬程 | 转速 | 功率 | 直径mm | |
| m3/h | m | r/min | KW | 进口 | 出口 | |
| 32UHB-ZK-5-10 | 5 | 10 | 2900 | 0.75 | 32 | 25 |
| 32UHB-ZK-5-20 | 5 | 20 | 2900 | 1.1 | ||
| 32UHB-ZK-10-15 | 10 | 15 | 2900 | 2.2 | ||
| 32UHB-ZK-10-20 | 10 | 20 | 2900 | 2.2 | ||
| 40UHB-ZK-20-15 | 20 | 15 | 2900 | 3 | 40 | 32 |
| 40UHB-ZK-10-30 | 10 | 30 | 2900 | 3 | ||
| 50UHB-ZK-15-20 | 7.5 | 5 | 1450 | 0.75 | 50 | 40 |
| 15 | 20 | 2900 | 3 | |||
| 50UHB-ZK-20-30 | 10 | 7.5 | 1450 | 1.1 | ||
| 20 | 30 | 2900 | 5.5 | |||
| 50UHB-ZK-10-35 | 5 | 9 | 1450 | 0.75 | ||
| 10 | 35 | 2900 | 5.5 | |||
| 65UHB-ZK-25-32 | 12.5 | 8 | 1450 | 0.75 | 65 | 50 |
| 25 | 32 | 2900 | 5.5 | |||
| 65UHB-ZK-30-32 | 15 | 8 | 1450 | 1.5 | ||
| 30 | 32 | 2900 | 7.5 | |||
| 65UHB-ZK-10-40 | 5 | 10 | 1450 | 1.1 | ||
| 10 | 40 | 2900 | 5.5 | |||
| 65UHB-ZK-10-50 | 5 | 12.5 | 1450 | 1.1 | ||
| 10 | 50 | 2900 | 7.5 | |||
| 65UHB-ZK-20-50 | 10 | 12.5 | 1450 | 2.2 | ||
| 20 | 50 | 2900 | 11 | |||
| 65UHB-ZK-30-50 | 15 | 12.5 | 1450 | 3 | ||
| 30 | 50 | 2900 | 15 | |||
| 80UHB-ZK-40-20 | 40 | 20 | 2900 | 5.5 | 80 | 65 |
| 80UHB-ZK-45-35 | 22.5 | 9 | 1450 | 2.2 | ||
| 45 | 35 | 2900 | 11 | |||
| 80UHB-ZK-40-50 | 22.5 | 12.5 | 1450 | 3 | ||
| 40 | 50 | 2900 | 15 | |||
| 80UHB-ZK-50-50 | 50 | 50 | 2900 | 18.5 | ||
| 100UHB-ZK-60-35 | 30 | 9 | 1450 | 3 | 100 | 80 |
| 60 | 35 | 2900 | 18.5 | |||
| 100UHB-ZK-60-50 | 30 | 12.5 | 1450 | 3～4 | ||
| 60 | 50 | 2900 | 22～30 | |||
| 100UHB-ZK-80-30 | 40 | 7.5 | 1450 | 3～4 | ||
| 80 | 30 | 2900 | 18.5～22 | |||
| 100UHB-ZK-100-40 | 50 | 10 | 1450 | 4～5.5 | ||
| 100 | 40 | 2900 | 30～37 | |||
| 150UHB-ZK-120-25 | 80 | 11 | 980 | 7.5～11 | 150 | 125 |
| 120 | 25 | 1450 | 22～30 | |||
| 150UHB-ZK-220-25 | 148 | 11 | 980 | 15 | ||
| 220 | 25 | 1450 | 37～45 | |||
| 150UHB-ZK-150-40 | 100 | 18 | 980 | 15～18.5 | ||
| 150 | 40 | 1450 | 45 | |||
| 150UHB-ZK-200-35 | 135 | 16 | 980 | 18.5 | ||
| 200 | 35 | 1450 | 55 | |||
| 150UHB-ZK-300-20 | 202 | 10 | 980 | 18.5 | ||
| 300 | 20 | 1450 | 55 | |||
| 200UHB-ZK-300-32 | 202 | 15 | 980 | 22～30 | 200 | 150 |
| 300 | 32 | 1450 | 75 | |||
| 200UHB-ZK-350-30 | 236 | 14 | 980 | 30 | ||
| 350 | 30 | 1450 | 75～90 | |||
| 200UHB-ZK-400-28 | 270 | 13 | 980 | 30 | ||
| 400 | 28 | 1450 | 90 | |||
| 250UHB-ZK-550-30 | 371 | 14 | 980 | 30～37 | 250 | |

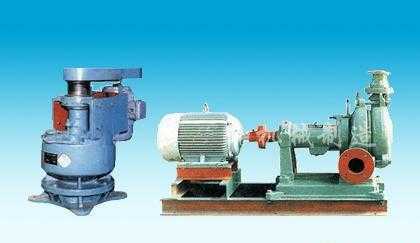

本砂泵可分为立式砂泵、卧式砂泵以及胶泵。砂泵用于输送矿浆或其它重介液态加重剂，狂降最大为50%。系冶金、矿山、煤炭、建筑等部门输送矿、泥砂、灰渣不可缺少的设备。
江西省通源选矿设备制造有限公司选矿设备生产
JT、 跳汰机Gravity Jig
跳汰机选矿是重力选矿的主要方法之一，工艺特点是：被选的矿石连续给到跳汰室的筛板上，形成厚的物料层。通过筛板周期地鼓入上升水流，使床层升起松散，接着水流下降（或停止上升）。在这一过程中，密度不同的颗粒发生相对转移，重矿物进入下层，轻矿物转入上层，分别排出后即得精矿和尾矿。本产品由原地矿部唯一指定企业生产，执行行业标准。
锯齿波跳汰机区别在于：跳汰脉动曲线为锯齿波形，上升水流快而下降水流慢，床层被整体抬起又缓慢下落，有效松散时间长，可大幅度地提高单位筛面的处理能力，降低粒度回收下限，并大量节省筛下补加水。与正弦波跳汰机进行工业试验对比，踞齿波跳汰机回收率提高Sn:3.01%, WO3:5.5%, Pb:1.63%, Zn:2.04%,耗水量减小30-75%。
锯齿波跳汰选矿，除了很微细的物料外，几乎可以处理各种粒度的矿物原料。工艺操作简单，设备处理能力大，并可在一次选别中得到某种最终产品，因此，在生产中应用很广泛。对于金属矿石，是处理粗、中、细粒铁矿锰矿的主要方法之一，并大量用于选别锡、钨矿石；跳汰法在处理含金，钽铌、钛、锆、铬的原生矿石和砂石的选别亦能获得良好效果。
矿石中待分离的矿物密度差越大，入选料度范围越宽，对于含金砂矿，在给料粒度小于25 mm时，可以不分级入选，回收下限可达0.05 mm,对一般金属矿石，实行分级入选，可有效地改善分选指标并提高设备的处理能力
